Přehled Produktu
Na ISG101 je 2-port Ethernet switch určen jako 100 Mbps průmyslové-grade vlákno media converter. Tento non-řízené průmyslové Ethernetové přepínače usnadňuje konverze mezi 10/100Base-TX kroucené dvoulinky elektrický signál a jeden 100Base-X SC optického signálu, s využitím technologie přepínání a store-and-forward metody pro efektivní přenos dat.

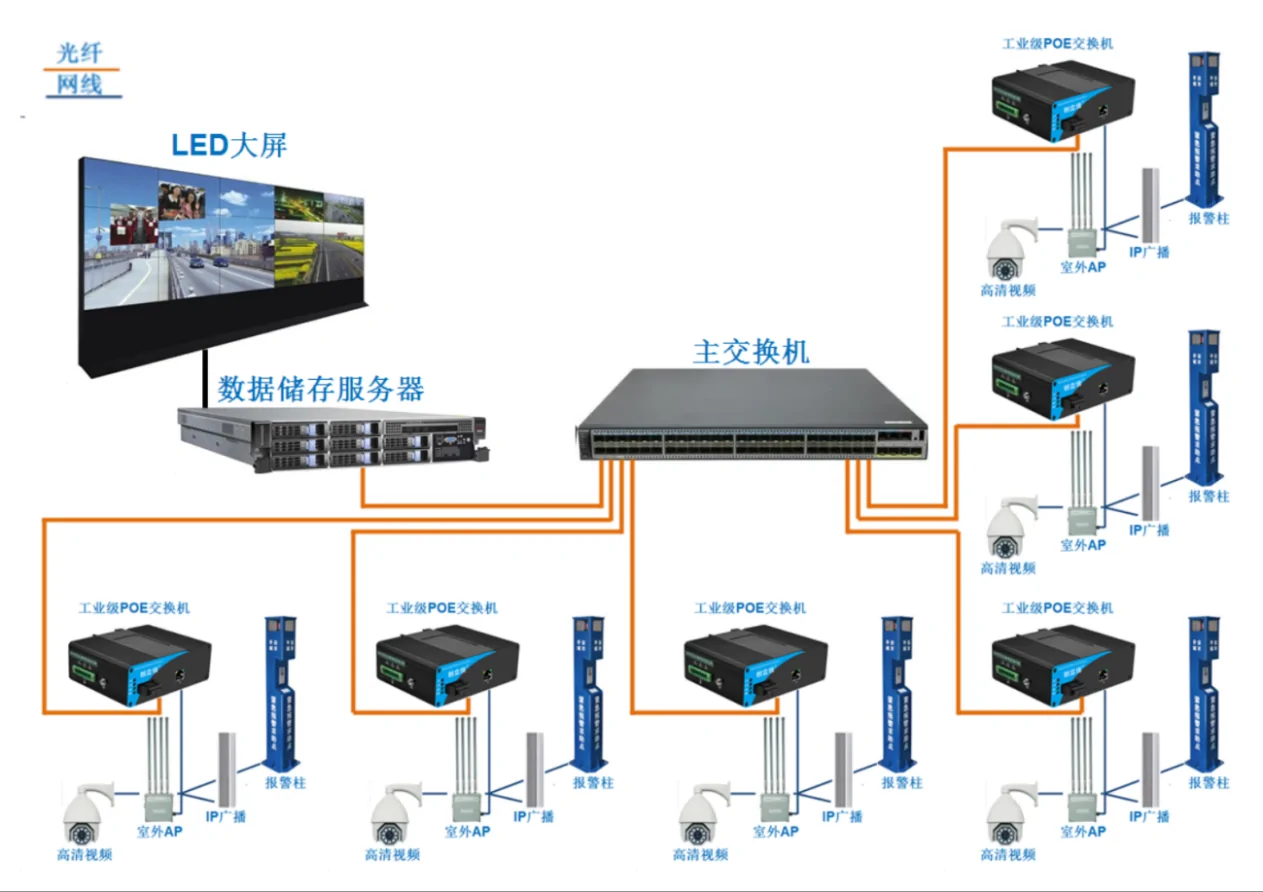

Postaveny, aby vydržely průmyslové standardy, je vybaven duální redundantní napájecí zdroj podpory a je navržen tak, aby být prachotěsný, odolné proti vlhkosti, blesky odolné a schopné fungování v extrémních teplotách. S působivou střední Doba Mezi poruchami (MTBF) z 300 000 hodin, ISG101 je ideální pro celou řadu průmyslových aplikací, jako jsou automatizace, kontrola, systémy řízení dopravy, automatizace budov a monitorování datových center. Poskytuje spolehlivý a efektivní výkon pro Průmyslový Internet Věcí (IIoT), takže je vhodný pro dlouhodobý provoz v náročných prostředích.
Klíčové Vlastnosti
- 1 x 10/100Base-TX Ethernet port a 1 x 100Base-X optický port
- Podporuje 10/100 Mbps rychlosti, auto-negotiation na všech Ethernet portech
- Automatické half/full-duplex vyjednávání a Auto MDI/MDI-X funkčnost na všech Ethernet portech
- Wire-speed přesměrování pro hladší přenos dat
- Vybaven importované prvky ochrany před bleskem pro štít před údery blesku a vysoká napětí přepětí
- Pracuje v širokém teplotním rozsahu -45°C až +85°C, zajištění adaptability na drsné prostředí
- Podporuje duální redundantní napájecí zdroj, ochrana proti přetížení a ochrana proti přepólování ochrana proti
- Plug-and-play design pro snadnou instalaci, bez nutnosti konfigurace
- IP40-hodnocené ochranu s robustní, vysoce pevný kovový kryt; bez ventilátoru a je navržen pro nízkou spotřebu energie
- IEC Třída A elektromagnetická ochrana, poskytuje vynikající elektromagnetická kompatibilita (EMC)
Parametry Výrobku
| Standardy a protokoly | IEEE802.3 10Base-T, IEEE802.3u 100Base-TX IEEE802.3z 100Base-SX/LX standardy IEEE 802.3 x flow control |

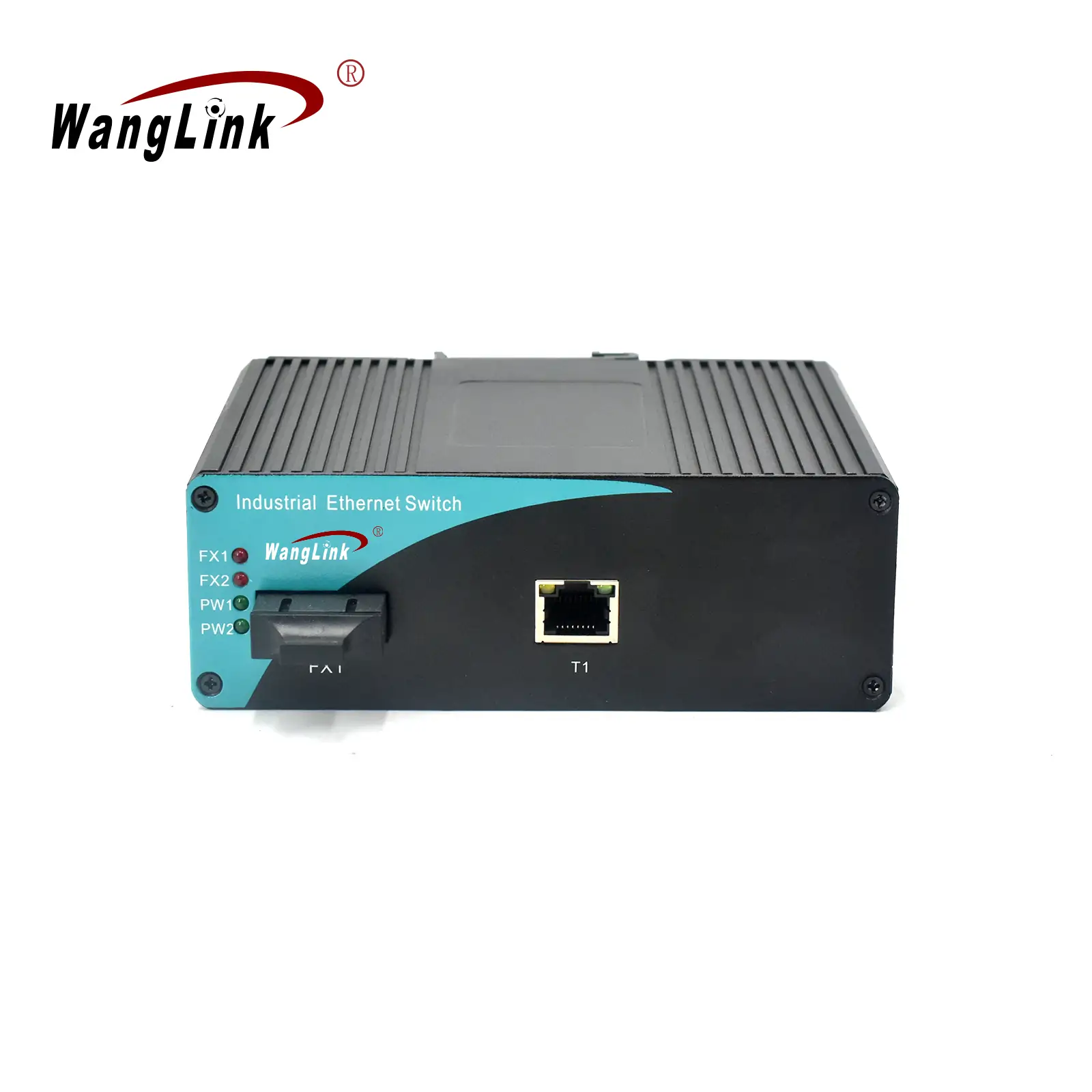

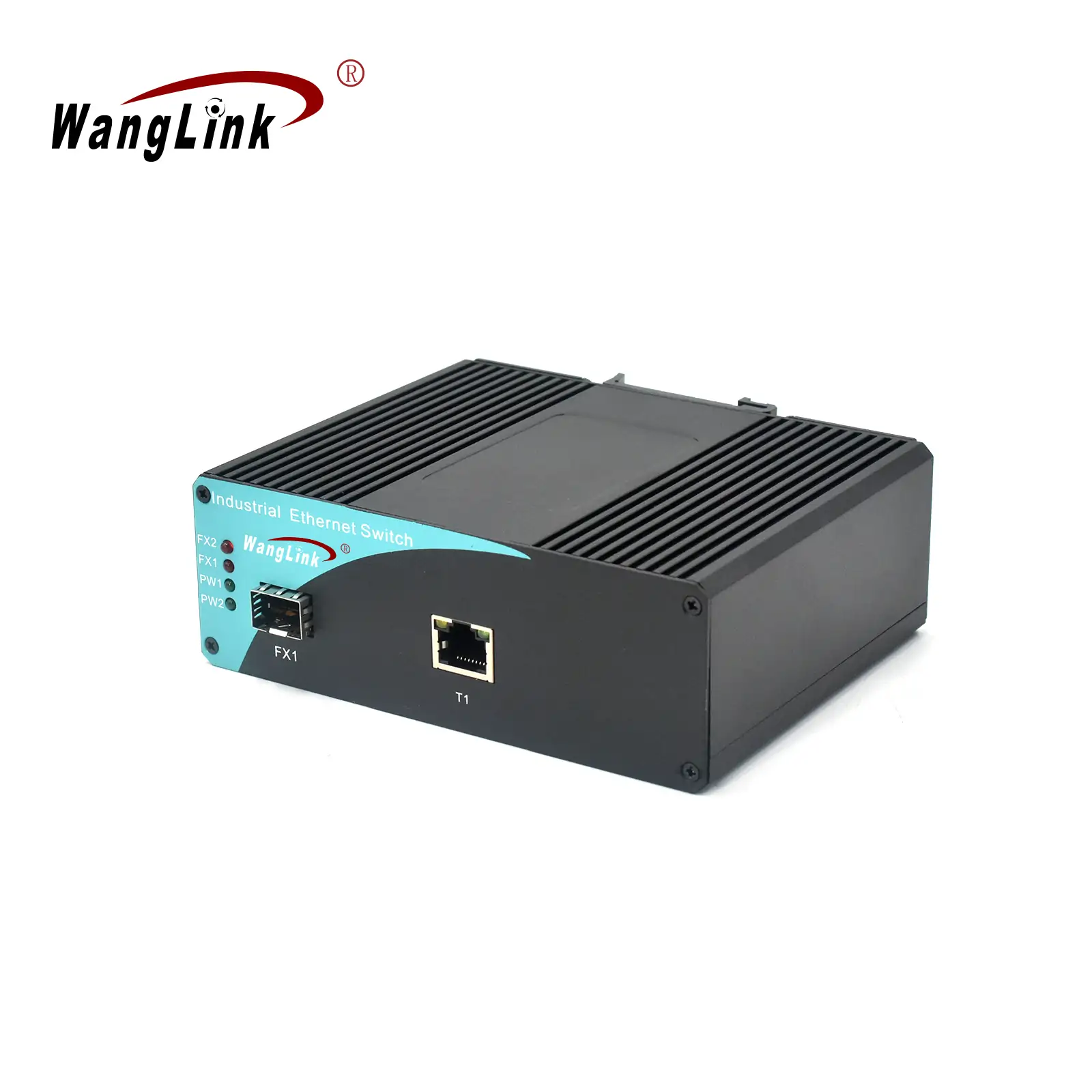

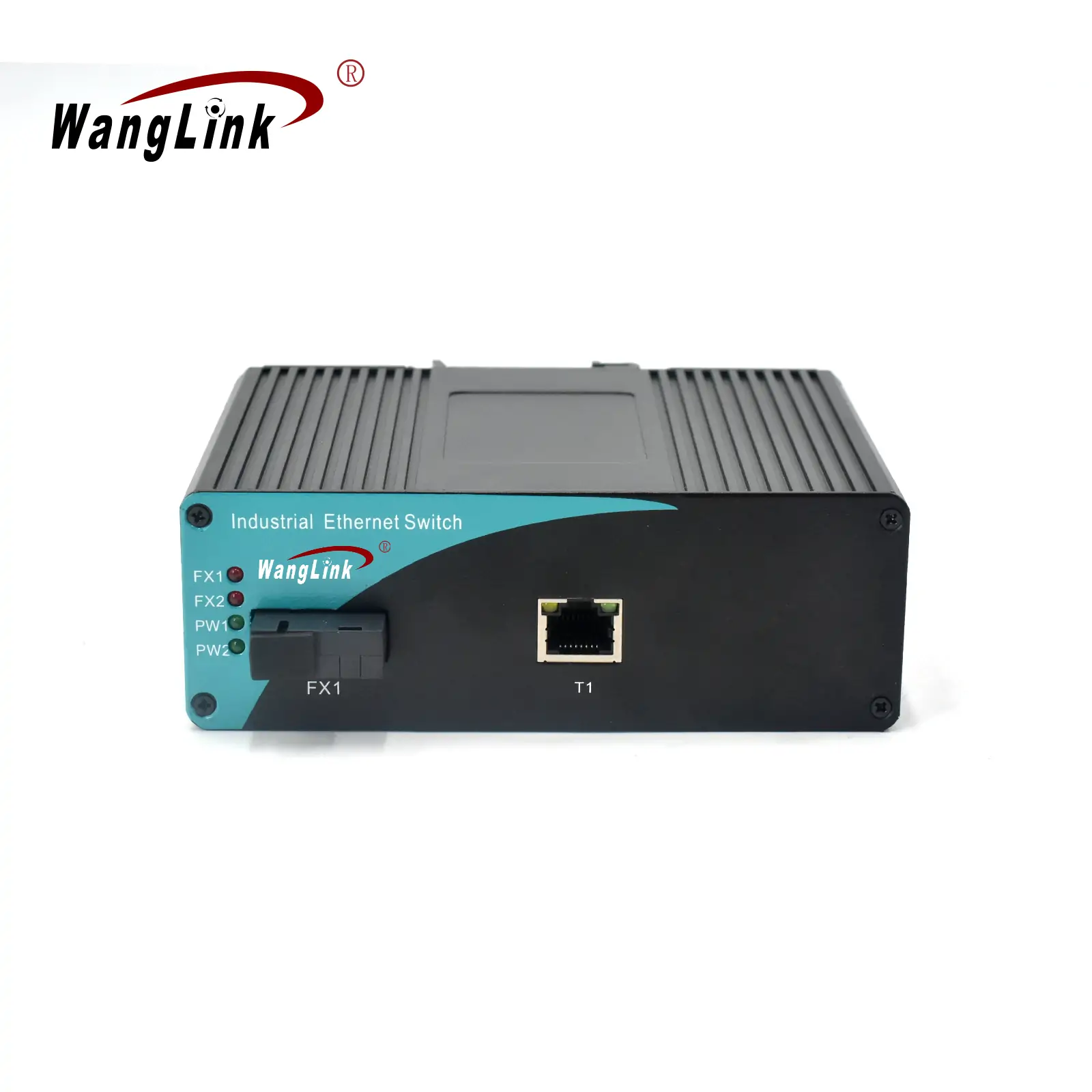

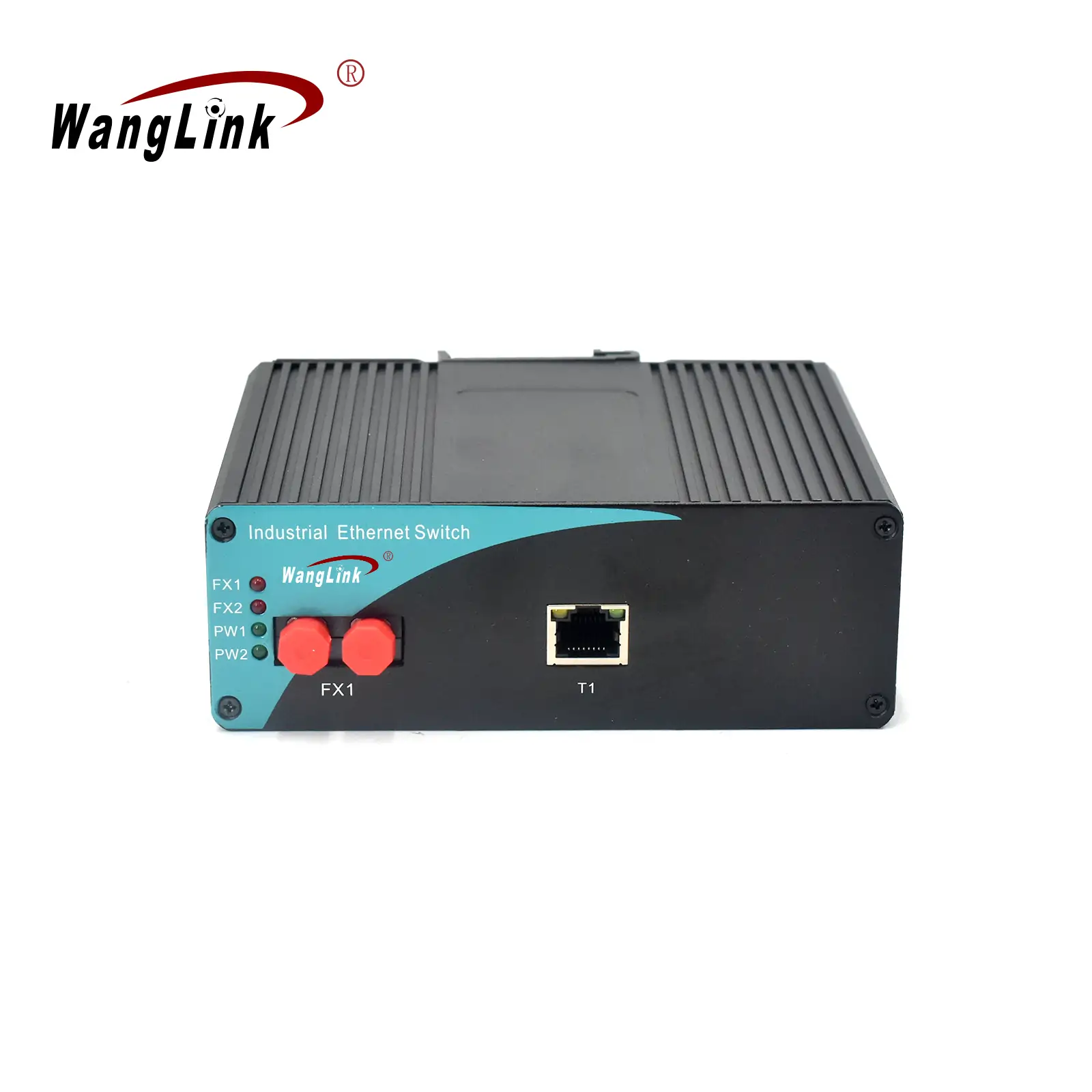

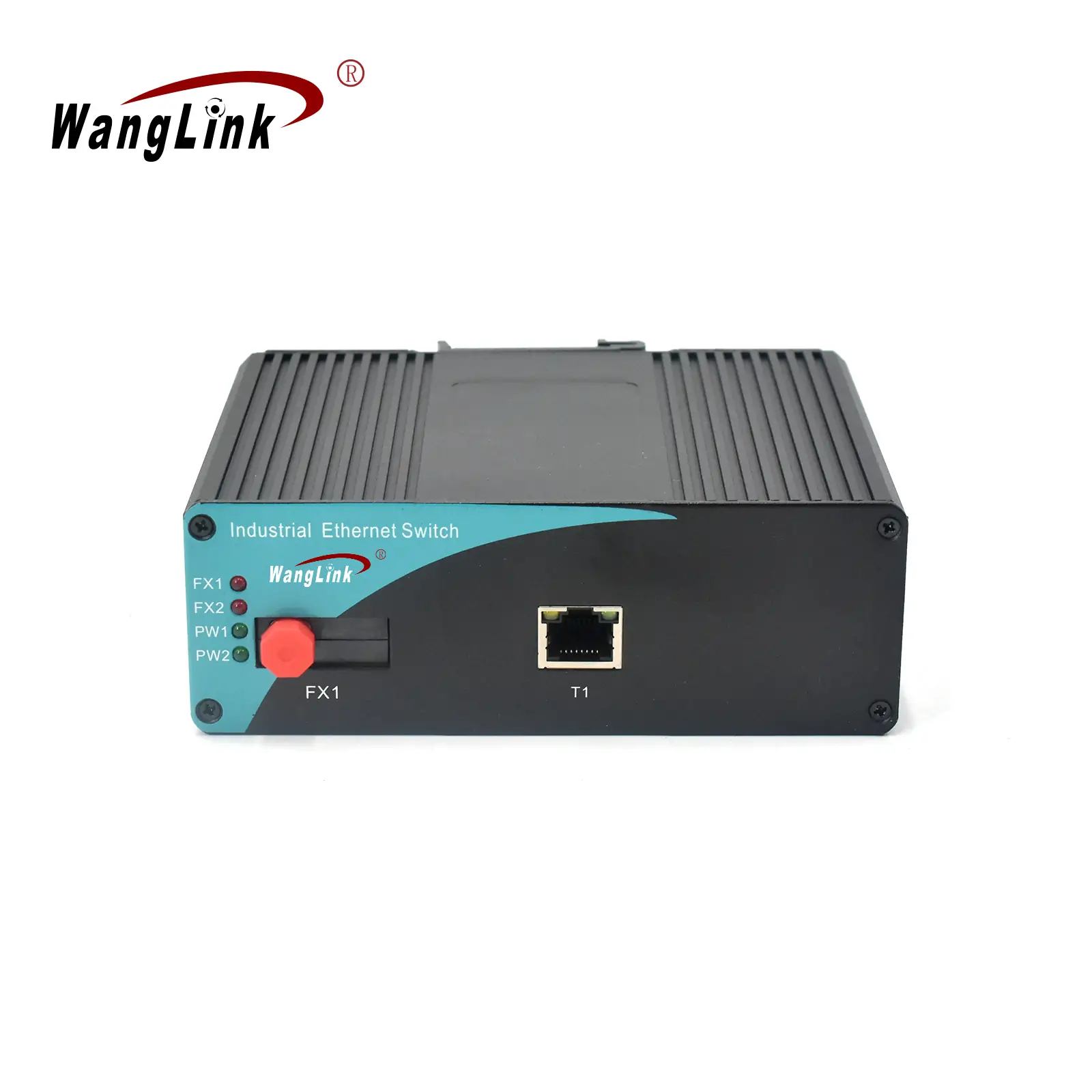

| Rozhraní informace | Single-mode SC fiber port: 1 100Base-X optický port (možnosti: SC/FC/SFP). |
| Přenosová rychlost: 155 Mb / s | |
| Multimode vlákno vzdálenost: 550 m/2 km; Single-mode vlákno vzdálenost: 2/20/40/60/80/100 km | |
| Multimode vlnová délka: 850 nm/1310 nm, Single-mode, vlnová délka: 1310 nm/1550 nm/1490 nm | |
| RJ45 Ethernet port: 1 10/100Base-TX Ethernet port (standard RJ45) | |
| 10/100 Mbps auto-negotiation | |
| 10Base-T: ≤100 m (CAT3, KAT4, CAT5 UTP) | |
| 100Base-TX: ≤100 m (CAT3, KAT4, CAT5 UTP) | |
| Mechanické vlastnosti | Shell materiál: kovový plášť |

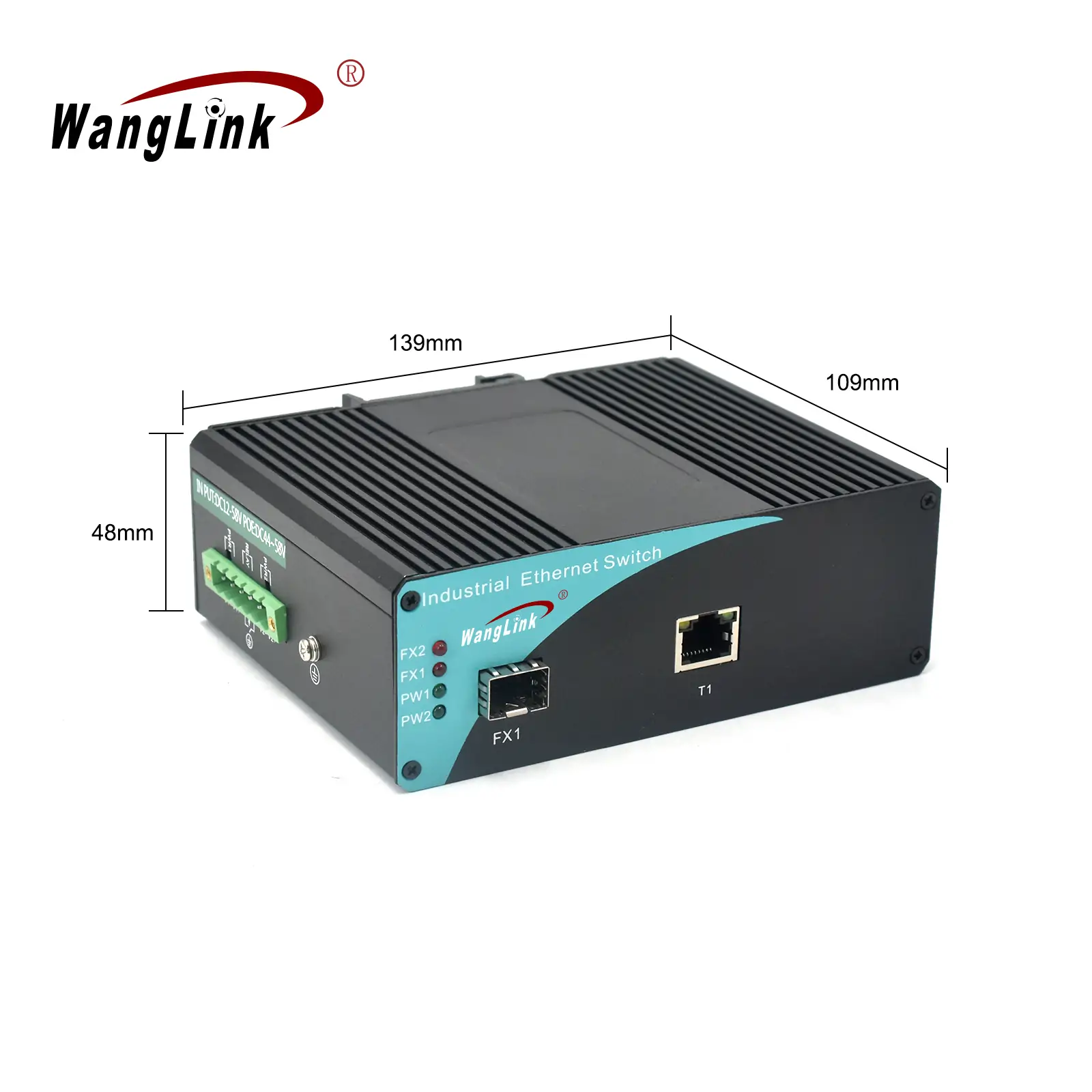

| Vzhled rozměry (délka*hloubka*výška): 139mm×108 mm×50 mm | |
| Způsob instalace: na lištu DIN typ | |
| Odvod tepla metody: přirozené chlazení, bez ventilátoru | |
| Hmotnost: < 0,6 KG | |
| Environmentální vlastnosti | Pracovní teplota: -40 ℃ ～+ 85 ℃ |
| Skladovací teplota: -40 ℃ ～+85℃ | |
| Relativní vlhkost: 5% ~ 95% (non-kondenzace) | |
| Výměna vlastnosti | Šířka Pásma: 1.2 Gbps |
| Packet forwarding rate (celý stroj) : 0.8928 Mpps | |
| Exchange method: store-and-forward | |
| MAC tabulka : 1K | |
| Paketový buffer : 512 KB | |
| Jumbo frame: 10K | |
| Napájení | Vstupní napětí: DC 12 V-58V (duální redundantní) |
| Napájecí ochrana: pozitivní a negativní pól nesprávnému ochranu | |
| Spotřeba energie: < 5 W | |
| kontrolka | Port sítě Ethernet :100M Link/ACT žlutá, Link/Act zelená; |
| Fiber port: Červená(FX1-FX2) | |
| Indikátor napájení: zelená(PW1-PW2) | |
| Bezpečnostní vlastnosti | Shell ochrana: IP40 |
| Nárůst vlivu IEC61000-4-5 : (volitelný)Signál konce: společný režim ± 4KV, diferenciální režim ± 2KVPower dodávky end: společný režim ± 4KV, diferenciální režim ± 2KV | |
| Anti-statické rušení IEC61000-4-2 : kontaktní výboj ± 8KV, vzdušný výboj ± 15KV | |
| Puls imunitu IEC61000-4-4 : signální svorka: ± 2KV, napájení terminálu: ± 2KV | |
| Šok: normou IEC 60068-2-27 | |
| Volný pád: IEC 60068-2-32 | |
| Vibrace: IEC 60068-2-6 | |
| MTBF: 100000 hodin | |
| záruční doba | 3 roky |
